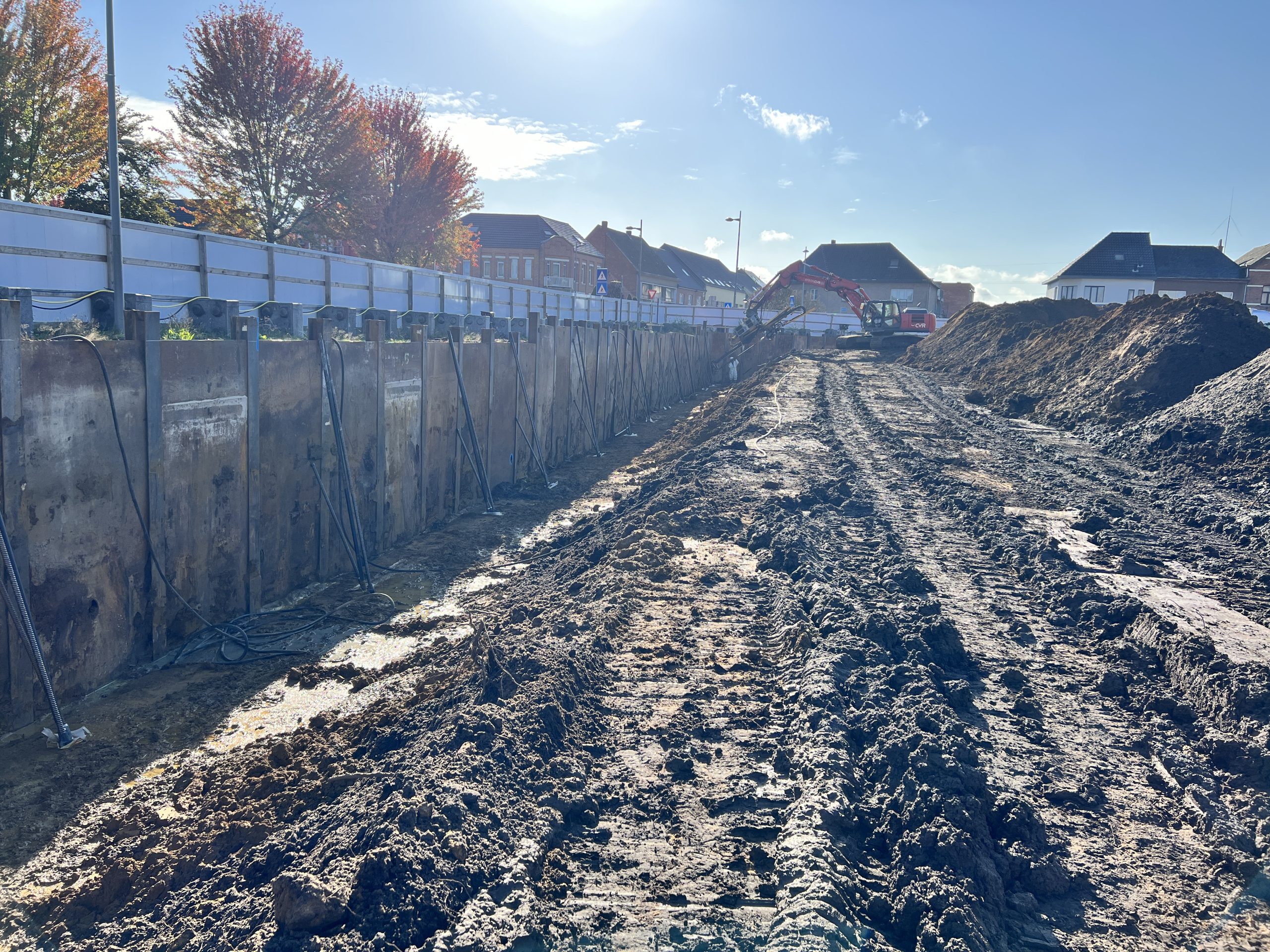

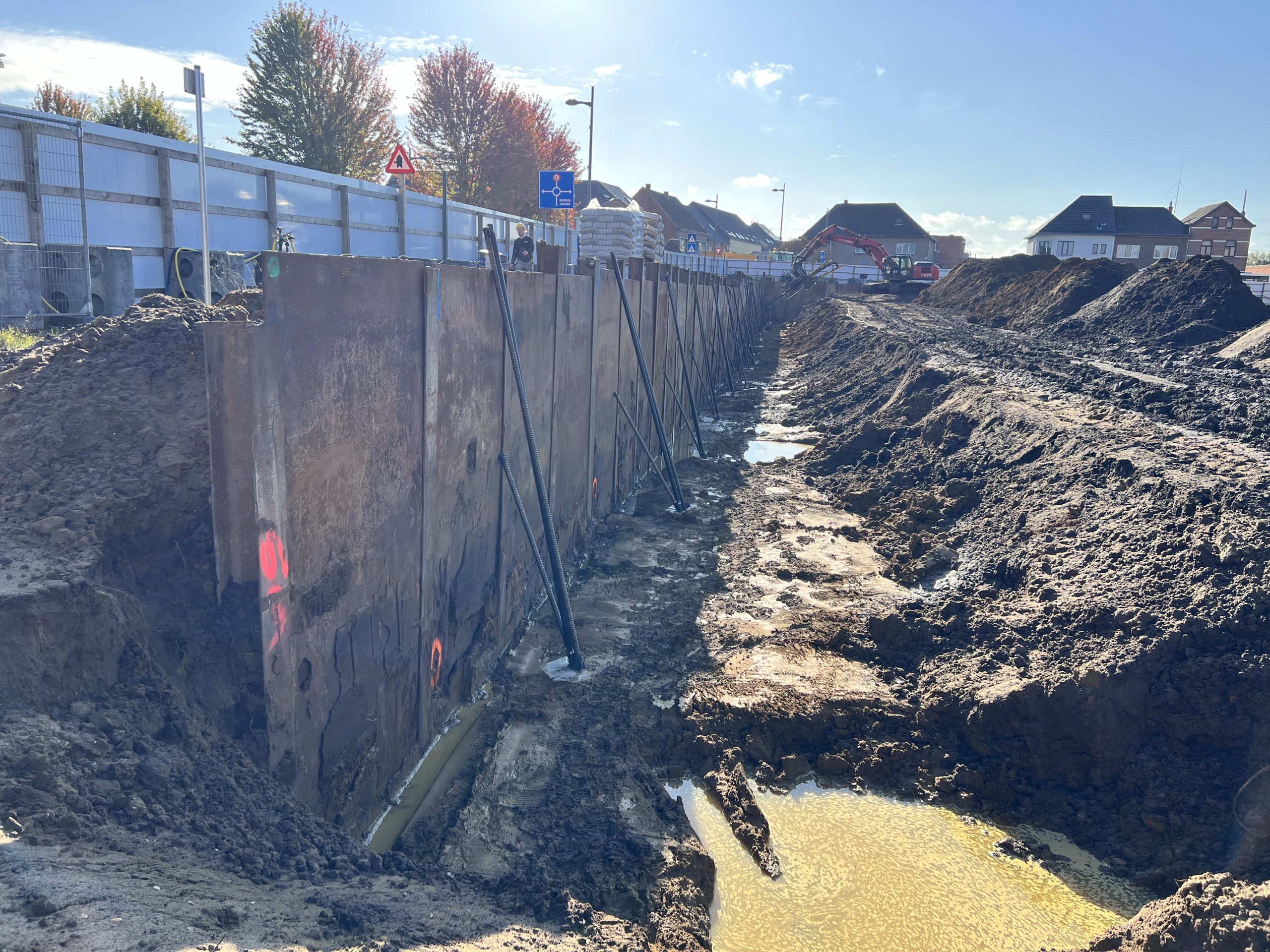

Een Berlinerwand, ook wel bekend als een Berlinermuur, is een tijdelijke grondkerende constructie die vaak wordt toegepast bij de bouw van diepe bouwputten. Het systeem bestaat uit verticale stalen profielen, zoals H- of I-balken, die in de grond worden geplaatst en dienst doen als steunpilaren. Tussen deze balken worden houten planken, betonnen platen of stalen damwanden geplaatst om de grond op zijn plaats te houden.

Uitvoering van de Berlinerwand:

1. Voorbereiding en grondonderzoek: Voordat de uitvoering begint, wordt de bodem onderzocht om de grondsoort en grondwaterstand te bepalen. Dit is cruciaal voor de keuze van de juiste profielen en de diepte van de wand.

1. Installatie van stalen profielen: De stalen H- of I-profielen worden in de grond geplaatst op regelmatige afstanden, meestal door deze in de grond te trillen, boren of drukken. De diepte van de profielen is afhankelijk van de belasting en de hoogte van de wand.

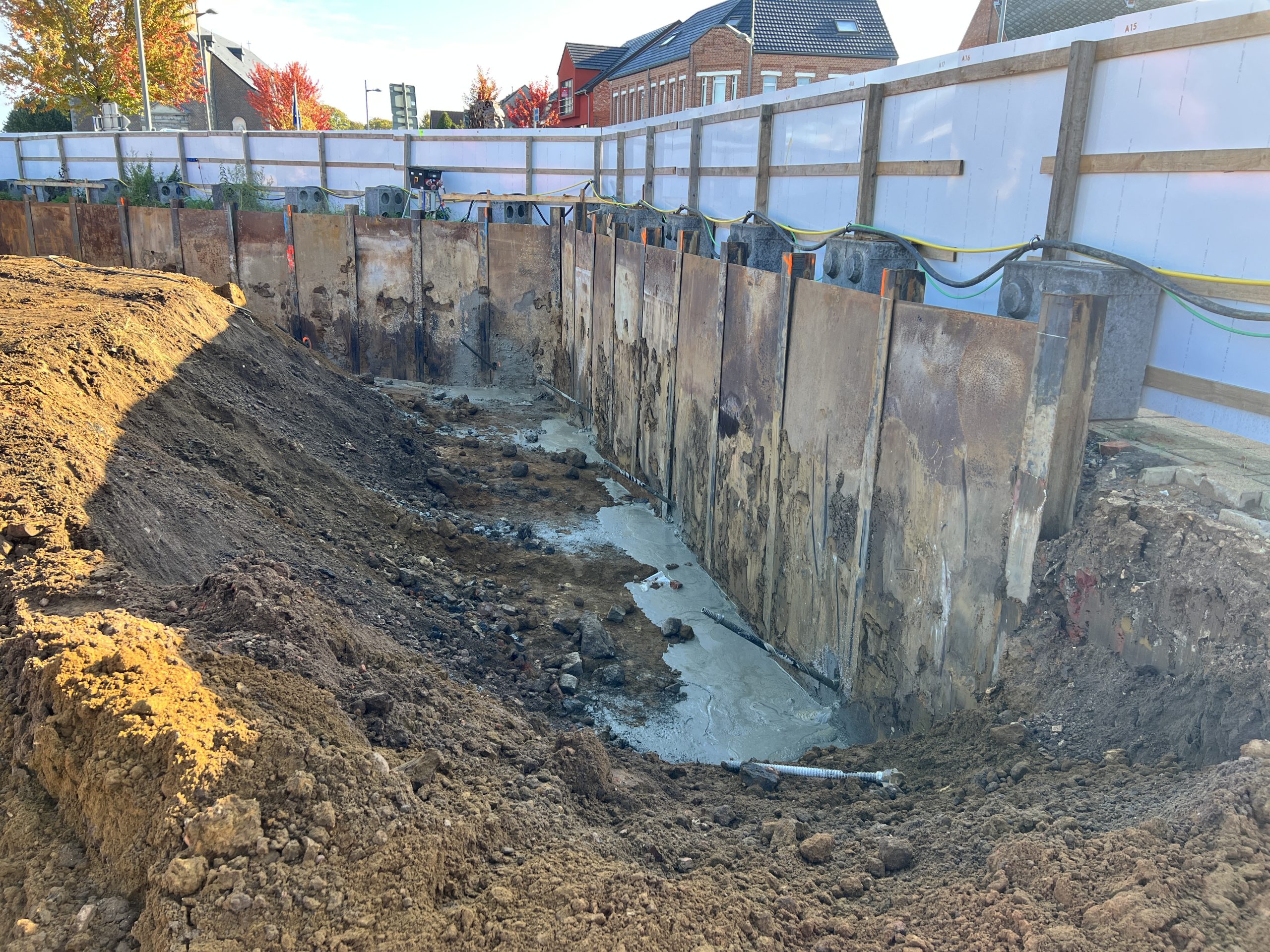

1. Plaatsen van planken of damwanden: Zodra de profielen geplaatst zijn, wordt het grondmateriaal tussen de profielen stap voor stap uitgegraven. Na elke graafstap worden houten planken of damwanden tussen de stalen profielen aangebracht om de grond te ondersteunen.

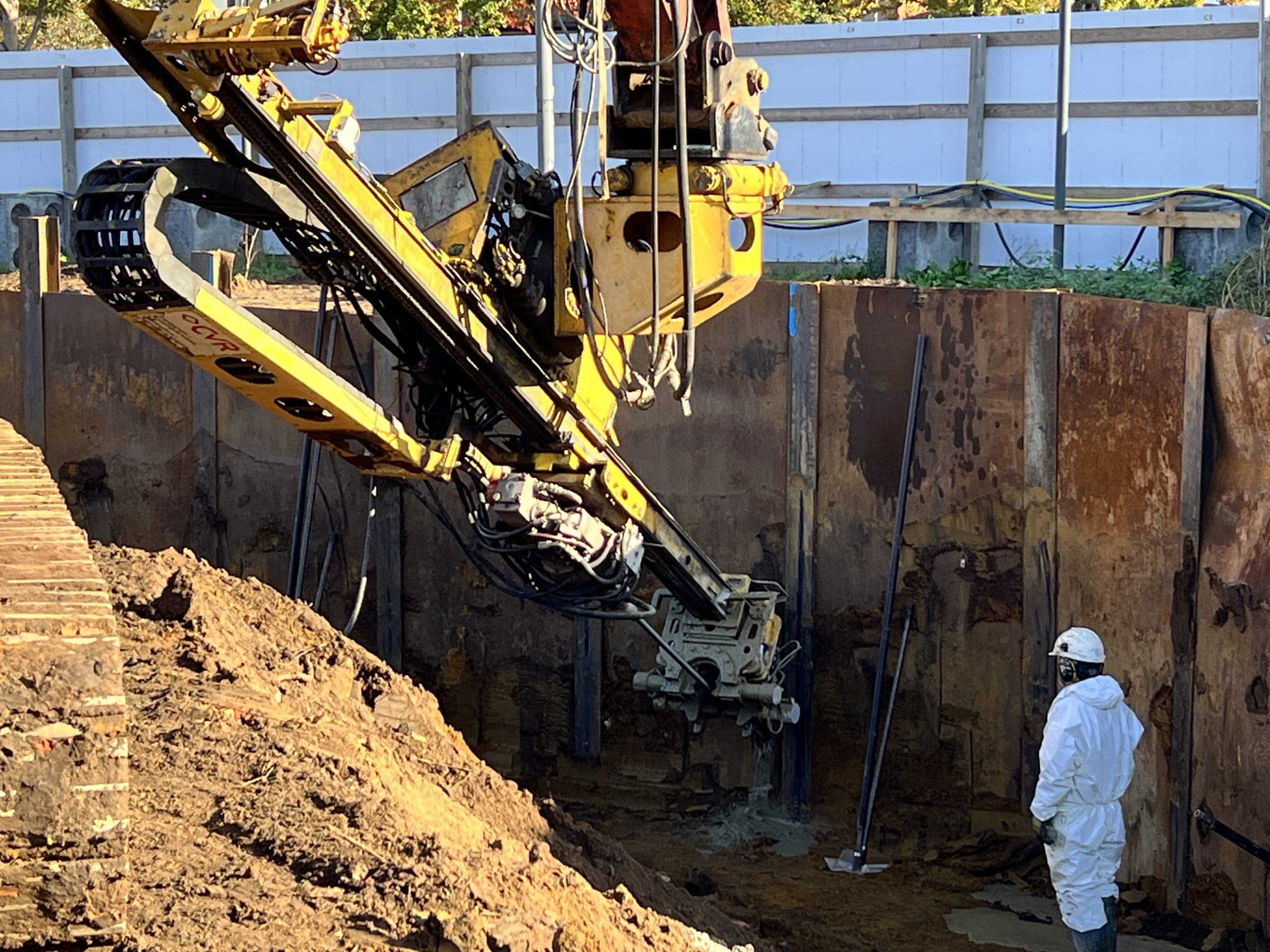

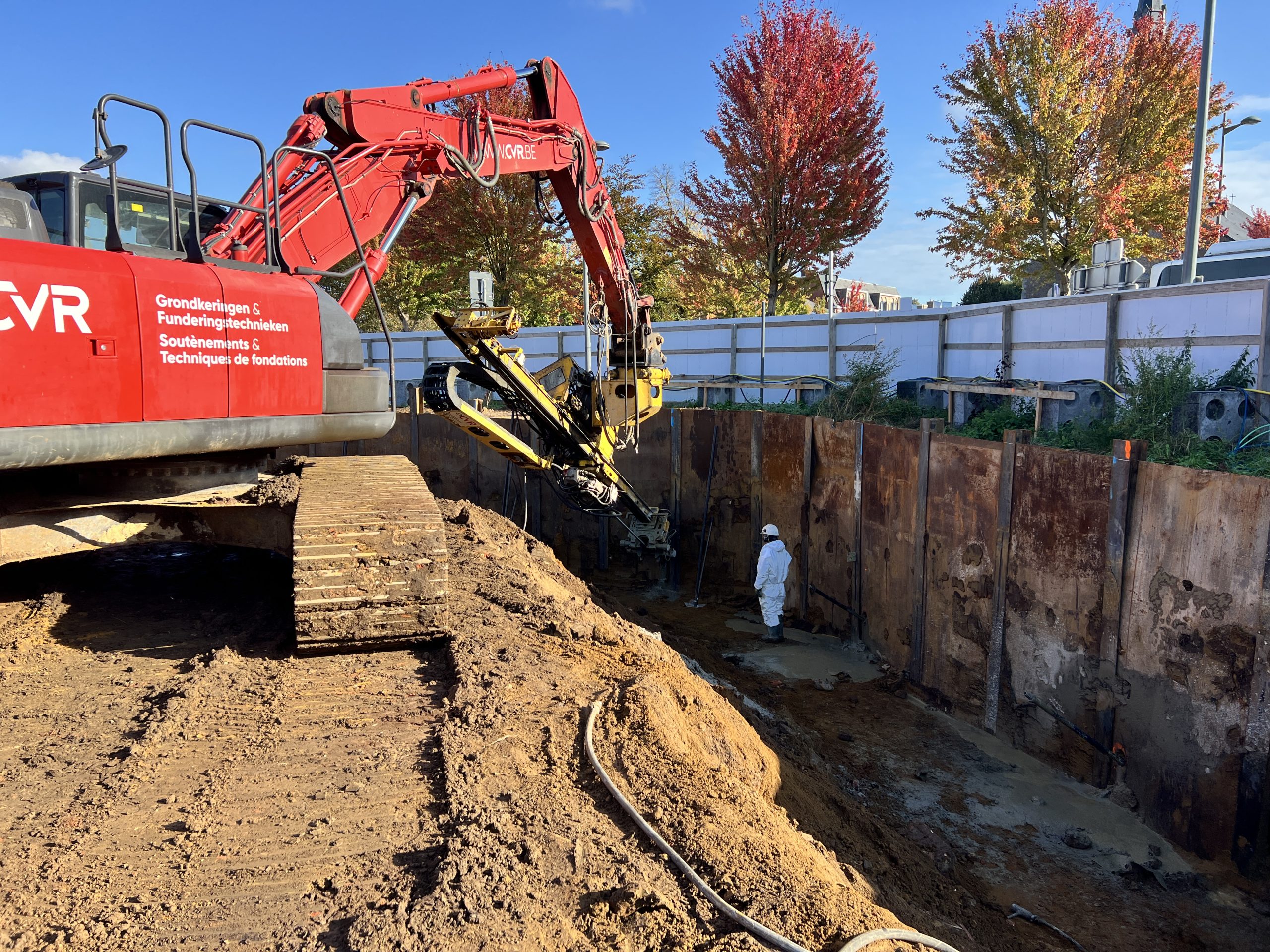

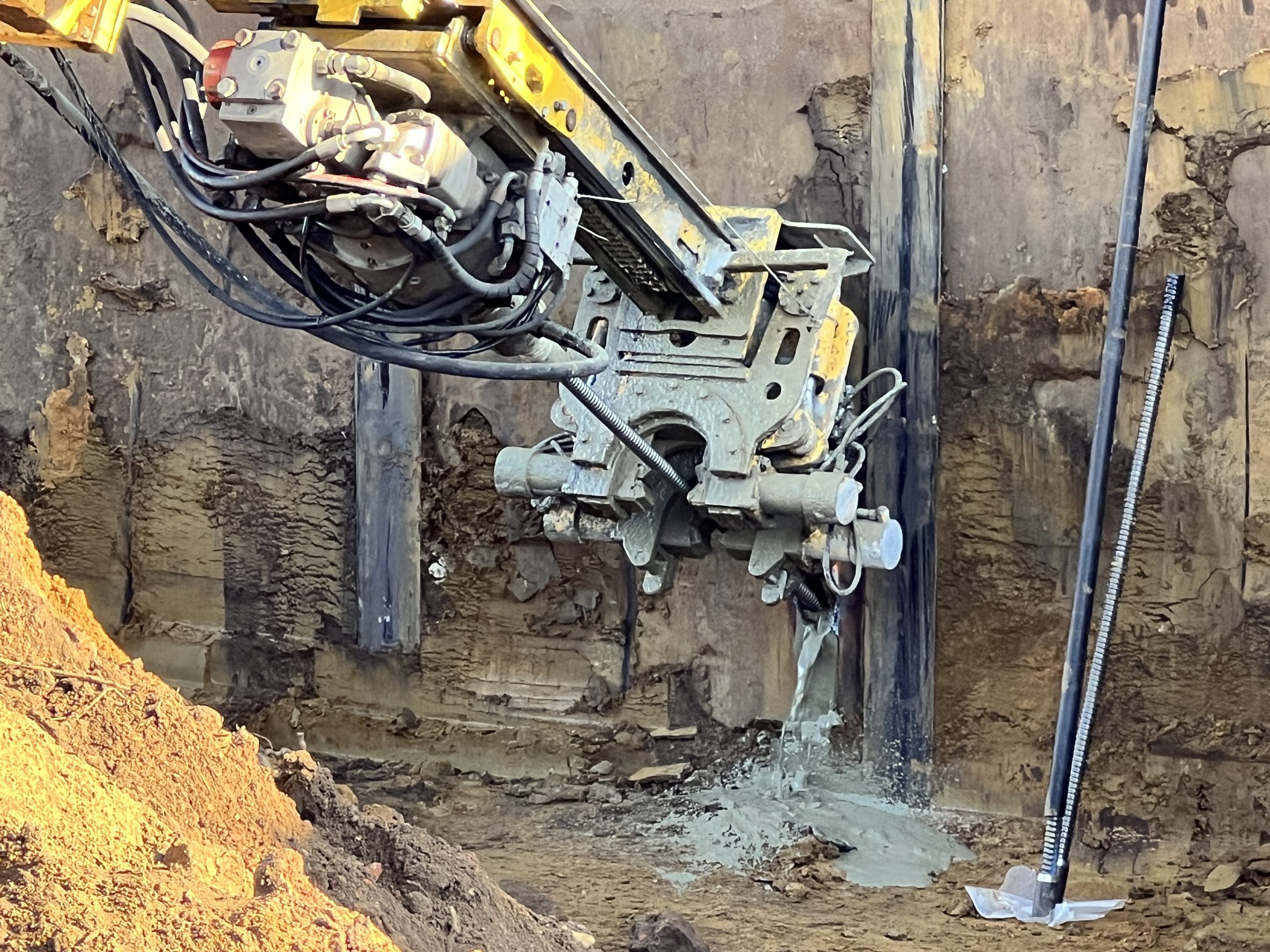

1. Grondanker of verankering: Bij diepere putten worden soms grondankers toegepast om extra steun te bieden aan de wand en het verschuiven van de grond te voorkomen. Deze ankers worden schuin in de grond geplaatst en vastgezet aan de profielen.

1. Afwerking en drainage: Om wateropbouw achter de wand te voorkomen, kan er een drainagesysteem worden geïnstalleerd. Na de aanleg van de wand en de uitgraving van de bouwput, kan de definitieve bouw beginnen.

De Berlinerwand is een eenvoudige en snelle methode om een bouwput te ondersteunen, en is vooral geschikt voor situaties waarin de ruimte beperkt is. Het systeem is flexibel in gebruik en kan worden aangepast aan verschillende bodemomstandigheden.
